汽車拉索試驗臺技術參數：
◇ 輸入力范圍：0-5000N，測量精度：±0.5%FS
◇ 滑行阻力范圍：0-50N，測量精度：±0.5%FS
◇ 位移測量范圍:0-150mm，精度：±0.2%FS，分辨率0.05mm
◇ 耐久試驗頻率：0～20次/分，連續可調
◇ 耐久試驗計數范圍：0-9，999,999次

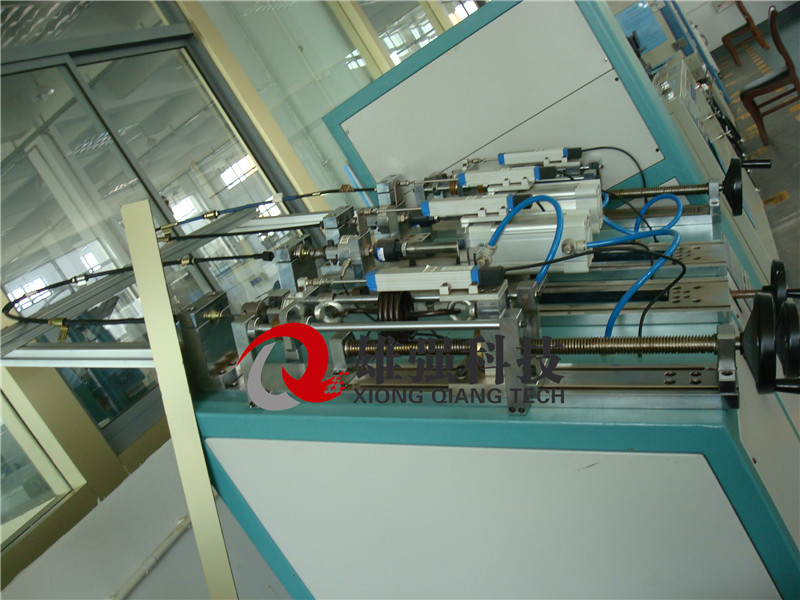

汽車拉索試驗臺主要用于各種汽車操縱拉索接頭脫落抗拉強度試驗。 型號 sy-csls100 試驗拉力調節范圍 0～100kgf 加載速度調節范圍 0～1500mm/min 測試時間調節范圍 0～120s 夾緊裝置 汽缸自動夾緊 材料 不銹鋼 加載方式 標準砝碼加載，拉力、更換方便 開關方式 自動/手動 模具通用性 一模具可檢測多種產品 外型尺寸 1350 ×500× 1400mm

驅動裝置主要由電動缸、力傳感器、位移傳感器及機構夾具等組成，對各種拉索樣件的全行程到達時有限位裝置，以避免樣件的意外損壞；驅動裝置的驅動速度在1～200mm/S范圍內可調，設定速度與實際速度的相對誤差不超過±1％；驅動裝置的大輸出力為10000N，驅動的行程性能在0～150mm范圍，工作行程在額定范圍內可以任意調節；設定行程與實際行程的誤差不超過±0.1mm。
空行程的測試

軟軸的布置參照附圖1，軟軸套管接頭固定在支架上，軟軸套管緊固在試驗工裝的圓盤上，彎曲半徑250、彎曲弧度180°，芯線接頭固定在有固定轉軸中心、長80mm的擺臂上，芯線接頭與擺臂垂直，主被動端測力計施加在擺臂上，位置由試驗方確定，被動端擺臂固定，被動端芯線接頭不得有軸向移動。對主動端拉桿施加推（或拉）的負荷（計算到芯線處負荷為10N），此時主動端位移清零，然后拉動（或推動）拉桿至芯線處負荷為-10N，記下主動端的位移，重復5次，求平均值，即為軟軸的空行程。

一、功能簡述
試驗臺按照相關行業標準設計，實現操縱拉索的性能測試，可對檔位拉線進行在線試驗，試驗臺配兩工位性能測試機構（拉索空載阻力.拉索插拔力.球銷插入后間隙，）并繪制相應的性能曲線，對檢測結果進行產品合格與否判斷。并對相關的檢測結果進行統計、分析、保存和打印。

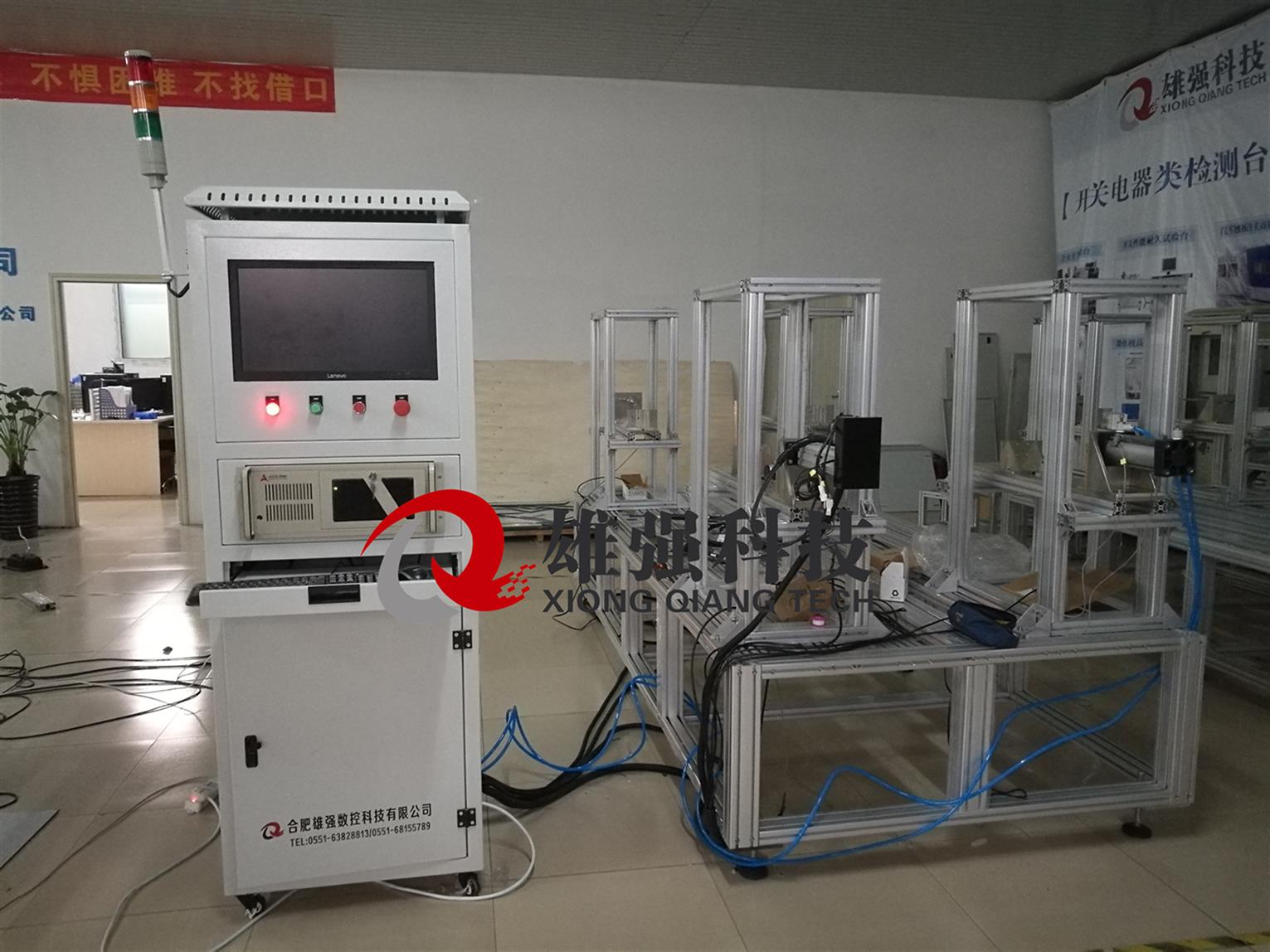

該試驗臺是采用計算機自動控制的檢測設備，能對試件試驗項目進行選擇性檢測，可實現多類型產品安裝方式如模擬實車走向。

滑行阻力的測試
將軟軸一端與測力設備相連接（另一端無負載），軟軸的彎曲弧度為360°，彎曲半徑250，測力設備勻速緩緩拉動，測量其阻力，測量5次，其平均值即為軟軸的空載阻力。
拉脫力的測試
將拉索總成的芯線接頭或護管接頭二端安裝在試驗臺上。一端固定。別一端施力0~10000N的力。以不大于50m/min的速率進行拉伸。測量其拉脫力。

負載效率試驗和行程效率試驗
將拉索總成安裝在臺架上。拉索的一端（A端）通過力傳感器和負載相連，另一端（B端）也通過力傳感器和電動缸相連，計算機控制電動缸緩慢加載拉伸，當力傳感器的數值有變化時，計算機高速采集兩端的力和位移傳感器的數值，直到電動缸的力傳感器檢測到載荷增加規定的試驗力值時，分別測得位移量和力值。然后緩慢恢復，待力傳感器剛回到零值時，測量殘余伸長量δ0。按下列公式計算負載效率和行程效率值：
