IGBT模塊的電壓規格與所使用裝置的輸入電源即試電電源電壓緊密相關。其相互關系見下表。使用中當IGBT模塊集電電流增大時，所產生的額定損耗亦變大。同時，開關損耗增大，使原件發熱加劇，因此，選用IGBT模塊時額定電流應大于負載電流。特別是用作高頻開關時，由于開關損耗增大，發熱加劇，選用時應該降等使用。
在使用IGBT模塊時，盡量不要用手觸摸驅動端子部分，當要觸摸模塊端子時，要先將人體或衣服上的靜電用大電阻接地進行放電后，再觸摸； 在用導電材料連接模塊驅動端子時，在配線未接好之前請先不要接上模塊； 盡量在底板良好接地的情況下操作。 在應用中有時雖然了柵驅動電壓沒有超過柵大額定電壓，但柵連線的寄生電感和柵與集電間的電容耦合，也會產生使氧化層損壞的振蕩電壓。為此，通常采用雙絞線來傳送驅動信號，以減少寄生電感。在柵連線中串聯小電阻也可以抑制振蕩電壓。
此外，在柵—發射間開路時，若在集電與發射間加上電壓，則隨著集電電位的變化，由于集電有漏電流流過，柵電位升高，集電則有電流流過。這時，如果集電與發射間存在高電壓，則有可能使IGBT發熱及至損壞。

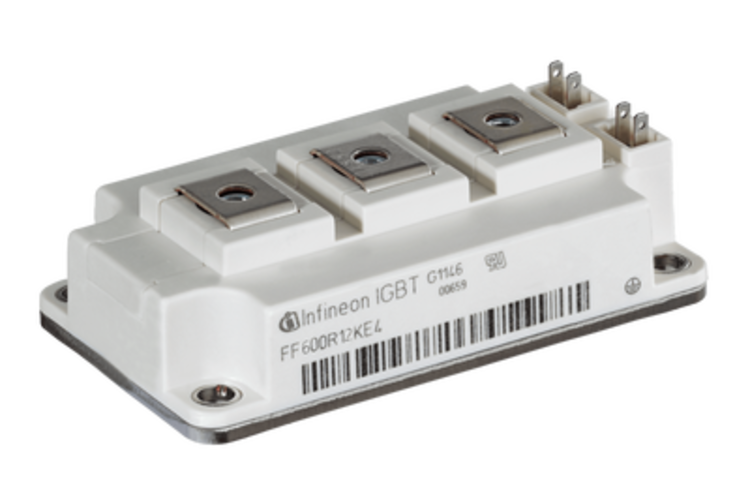

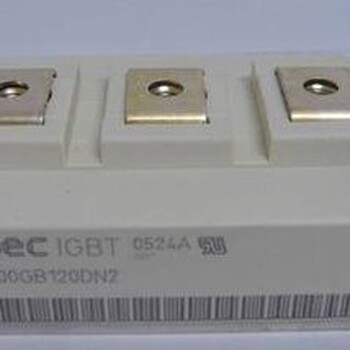

IGBT模塊具有節能、安裝維修方便、散熱穩定等特點；當前市場上銷售的多為此類模塊化產品，一般所說的IGBT也指IGBT模塊；隨著節能環保等理念的推進，此類產品在市場上將越來越多見；
IGBT是能源變換與傳輸的核心器件，俗稱電力電子裝置的“CPU”，作為國家戰略性新興產業，在軌道交通、智能電網、航空航天、電動汽車與新能源裝備等領域應用極廣。
IGBT的開關作用是通過加正向柵極電壓形成溝道，給PNP(原來為NPN)晶體管提供基極電流，使IGBT導通。反之，加反向門極電壓消除溝道，切斷基極電流，使IGBT關斷。IGBT的驅動方法和MOSFET基本相同，只需控制輸入極N-溝道MOSFET，所以具有高輸入阻抗特性。當MOSFET的溝道形成后，從P+基極注入到N-層的空穴（少子），對N-層進行電導調制，減小N-層的電阻，使IGBT在高電壓時，也具有低的通態電壓。
靜態特性

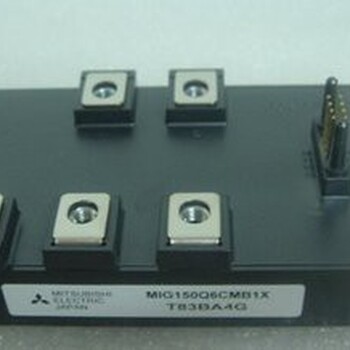

三菱制大功率IGBT模塊
三菱制大功率IGBT模塊
IGBT 的靜態特性主要有伏安特性、轉移特性。
IGBT 的伏安特性是指以柵源電壓Ugs 為參變量時，漏極電流與柵極電壓之間的關系曲線。輸出漏極電流比受柵源電壓Ugs 的控制，Ugs 越高， Id 越大。它與GTR 的輸出特性相似．也可分為飽和區1 、放大區2 和擊穿特性3 部分。在截止狀態下的IGBT ，正向電壓由J2 結承擔，反向電壓由J1結承擔。如果無N+緩沖區，則正反向阻斷電壓可以做到同樣水平，加入N+緩沖區后，反向關斷電壓只能達到幾十伏水平，因此限制了IGBT 的某些應用范圍。
IGBT 的轉移特性是指輸出漏極電流Id 與柵源電壓Ugs 之間的關系曲線。它與MOSFET 的轉移特性相同，當柵源電壓小于開啟電壓Ugs(th) 時，IGBT 處于關斷狀態。在IGBT 導通后的大部分漏極電流范圍內， Id 與Ugs呈線性關系。高柵源電壓受大漏極電流限制，其佳值一般取為15V左右。
柵極上的噪聲電平
在有電噪聲的環境中，如果柵極上的噪聲電壓超過VGT，并有足夠的柵電流激發可控硅(晶閘管)內部的正反饋，則也會被觸發導通。
應用安裝時，要使柵極外的連線盡可能短。當連線不能很短時，可用絞線或屏蔽線來減小干擾的侵入。在然后G與MT1之間加一個1KΩ的電阻來降低其靈敏度，也可以再并聯一個100nf的電容，來濾掉高頻噪聲。
2、德國西門]康SEMIKRON: IGBT模塊;可控硅模塊;二極管模塊;三相整流橋模塊;平板型可控硅;螺栓型可控硅;螺栓型二極管。
3、德國英飛凌Infineon: IGBT模塊; PIM模塊;可控硅模塊。
4、德國艾賽斯IXYS:快速恢復二極管模塊;可控硅模塊。
5、日本三菱MITSUBISHI: IGBT模塊; IPM模塊; PIM模塊。
6、日本富士FUJI: IGBT模塊; IPM模塊;三相整流橋模塊。
7、美國威士VISHAY:螺栓二極管;螺栓可控硅。
8、日本東芝TOSHIBA: IGBT模塊;整流橋模塊; GTO門極關斷可控硅。
9、IGBT無感吸收電容:美國CDE;加拿大EACO:德國EPCOS。
10、英國西碼WESTCODE:平板型可控硅;平板型二極管;螺栓型可控硅、螺栓型二極管。
11、意大利POSEICO:平板型可控硅;平板型二極管。
12、英國達尼克斯DYNEX:平板型可控硅;平板型二極管、GTO ]極可關斷可控硅
13、瑞士ABB:平板型可控硅;平板型二極管、GTO門極可關斷可控硅。
14、快速熔斷器:美國BUSSMANN。
關于轉換電流變化率
當負載電流，電源頻率的增高或電源為非正弦波時，會使轉換電流變化率變高，這種情況易在感性負載的情況下發生，很容易導致器件的損壞。此時可以在負載回路中串聯一只幾毫亨的空氣電感。
面向全國，蘇州模塊供應商，代理商。
全新原裝，代理，大量庫存
ABB 、POSEICO、 WESTCODE 、IXYS 、SEMIKRON 、CATELEC 、SanRex、MITSUBISHI、EUPEC 、infineon 、POWERSEM 、DAWIN、TYCO
可控硅 IGBT IPM PIM系列模塊優勢代理
1、日本三社SanRex:可控硅模塊;二極管模塊;三相整流橋模塊。
2、德國西門]康SEMIKRON: IGBT模塊;可控硅模塊;二極管模塊;三相整流橋模塊;平板型可控硅;螺栓型可控硅;螺栓型二極管。
3、德國英飛凌Infineon: IGBT模塊; PIM模塊;可控硅模塊。
4、德國艾賽斯IXYS:快速恢復二極管模塊;可控硅模塊。
5、日本三菱MITSUBISHI: IGBT模塊; IPM模塊; PIM模塊。
6、日本富士FUJI: IGBT模塊; IPM模塊;三相整流橋模塊。
7、美國威士VISHAY:螺栓二極管;螺栓可控硅。
8、日本東芝TOSHIBA: IGBT模塊;整流橋模塊; GTO門極關斷可控硅。
9、IGBT無感吸收電容:美國CDE;加拿大EACO:德國EPCOS。
10、英國西碼WESTCODE:平板型可控硅;平板型二極管;螺栓型可控硅、螺栓型二極管。
11、意大利POSEICO:平板型可控硅;平板型二極管。
12、英國達尼克斯DYNEX:平板型可控硅;平板型二極管、GTO ]極可關斷可控硅
13、瑞士ABB:平板型可控硅;平板型二極管、GTO門極可關斷可控硅。
14、快速熔斷器:美國BUSSMANN。
