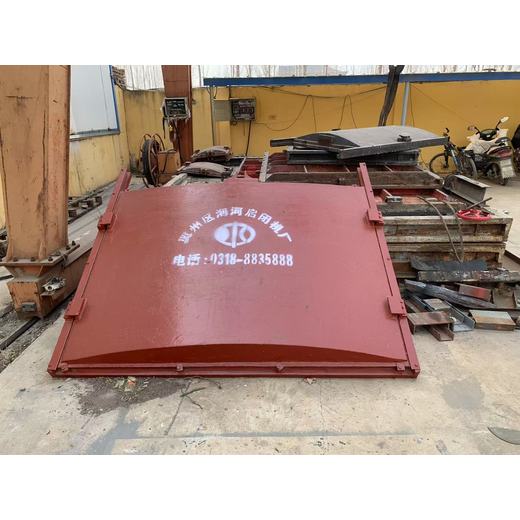

克孜勒蘇河道PGZ2米*2米平面鑄鐵閘門 單向受壓：正向受壓鑄鐵閘門

明桿式鑄鐵鑲銅閘門 三、主要技術性能參數： 1.型號與規格： 圓形閘門：明桿式 ZMY DN300～DN1500mm 2.鑄鐵鑲銅閘門主要性能指標： 閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。 密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m 公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。 工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。 工作水頭：?jiǎn)蜗蚴軌海赫颍?0m 反向：5m 雙向受壓：均為10m 啟閉速度：不小于0.2m/min，不大于1.5m/min。 閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。 四、主要零部件材質及執行標準： 零部件名稱 材質 材質標準 閘板 灰鑄鐵、球鐵、不銹鋼 GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84 門框 灰鑄鐵、球鐵、不銹鋼 導軌 灰鑄鐵、球鐵、不銹鋼 密封面 錫青銅 *橡膠 GB1176-87 或GB12225-89 楔塊 錫青銅、*橡膠 傳動螺桿 不銹鋼 GB1220-84 吊塊螺母 鋁鐵青銅ZCuA110Fe3 GB1176-87 緊固件 0Cr17Ni12Mo2、0Cr18Ni9Ti GB1220-84

五、

主要外形連接尺寸： 單位：mm

1、設備由門框、門板、密封圈、傳動螺母及可調試楔塊等部件組成，具有結構簡單、、安裝方便、隱藏性好等特點。

2、閘門安裝在墻壁上，門板一般設于迎水面（單向），承受*壓力0.1Mpa。門板正、反兩面承受水壓（雙向），承受*反向壓力0.03Mpa。3、密封工作面正向*滲漏量≤1.25L/min.n，反向滲漏量≤2.5L/min.n 該產品用于給排水、防訊、水利水電工程中用來截止、疏通水流的作用，尤其是風景區、道路工程及構筑物不適合安裝使用明桿式鑄鐵鑲銅閘門的場合。

克孜勒蘇河道PGZ2米*2米平面鑄鐵閘門 單向受壓：正向受壓鑄鐵閘門

水利液壓翻板閘門是20種閘門規格中的一種。隨著水利用地、景觀建設、環境整治、灌溉發電的需要，水力翻板閘門、水閘、橡膠壩在水利水電建設中得到了廣泛的應用。然而，橡膠壩等生產較為復雜，當水(氣脹)或水(泄)壩坍塌時間較長時，影響迅速關閉或泄洪，再加上橡膠易老化的缺點，容易發生質量事故?，F(xiàn)在市場上有很多鋼閘門或翻板閘門，但是單孔在較寬的通道中是困難的，無論是提升還是水平。鋼閘門是一種新型的可調氣控溢流閘門。它由民用結構、固定軸鋼閘門、啟閉設備等組成，適用于閘門孔寬(10 m～100 m)、水位差較小的工作條件(1～7 m)。由于其設計范圍廣，橋墩在全省可以有多個孔，不僅結構簡單，而且可以節省大量的民用投資。它還可以儲存水的立場門，排水水躺在門口，正確地打開和調整水位。通過閘門通過水形成人工瀑布景觀效果。

　　工作原理：

　　動力裝置一般為液壓泵,它把機械能轉化為液壓能.液壓泵一般采用容積式泵,如葉片泵和柱塞泵.葉片泵和柱塞泵有結構緊湊,運轉平穩,噪音較小,使用壽命長等優點.柱塞泵雖然價格較高,但可以得到高壓、大流量,且流量可調.近年來國內液壓?jiǎn)㈤]機普通采用中高壓,所以大多數采用柱塞泵.另外,因其重要性,液壓?jiǎn)㈤]機的液壓系統一般設置兩套液壓泵,互為備用。

鋼制閘門是給排水工程、水利、水電工程中常用的攔水、止水設備，由門框、閘板、密封圈及可調式鍥型壓塊等部件組成。閘門久用磨損后，其密封面可通過鍥型壓塊的調整來***正常工作。閘門以鋼板為基材，采用橡膠止水、防腐方式為表面進行噴沙除銹及熱噴鋅，閘門具有結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調整、使用、維護方便等特點。 耐久性：輕鋼結構全部采用冷彎薄壁鋼構件體系組成，鋼骨采用超級防腐高強冷軋鍍鋅板制造，有效避免鋼板在施工和使用過程中的銹蝕的影響，增加了輕鋼構件的使用壽命。結構壽命可達30年。
