三明平板型平面鑄鐵閘門 露頂式閘門和潛孔式閘門

平板型平面鑄鐵閘門

宇東鑄鐵閘門啟閉機使用靈活,,封閉性能,自動化程度較高,是水利工程理想的機械設備,鑄鐵閘門廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程。

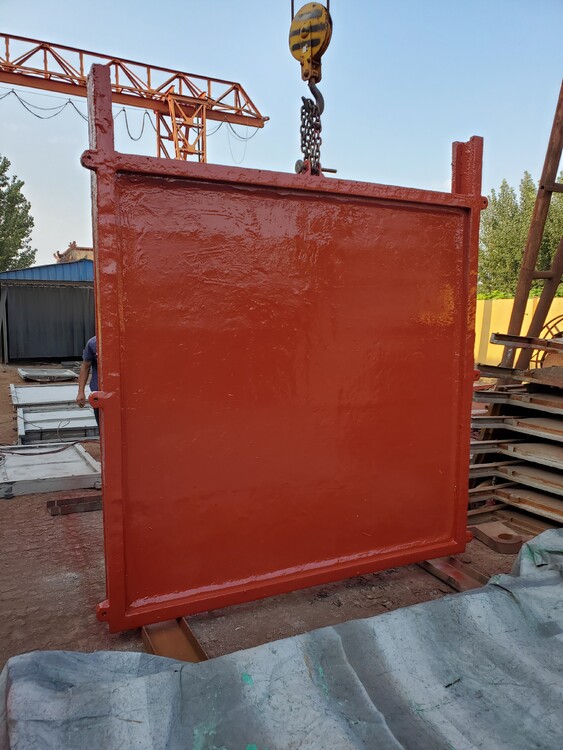

平板型平面鑄鐵閘門

1.廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。
2.閘門結構合理,便于安裝,操作簡便靈活,便于管理。
3.防腐能力強,可在PH=6-8的流體酸堿中使用。
4.止水效果好;正常滲水量L≤0.07L/m.s。
5.按閘門的鮚構形式分為:PZ型平面平板門和PGZ型平面拱形門,又可分為整體式和組裝式兩種。
6.規格從0.2x0.2—6.5x6.5m(6.5x6.5m米水頭號為6.5m米);出水口]=3米時,為雙吊點閘門。

三明平板型平面鑄鐵閘門 露頂式閘門和潛孔式閘門

 三明平板型平面鑄鐵閘門 露頂式閘門和潛孔式閘門

 鑄鐵閘門 用于關閉和開放泄(放)水通道的控制設施。水工建筑物的重要組成部分,可用以攔截水流,控制水位、調節流量、排放泥沙和飄浮物等。閘門一般由活動部分(也稱門葉)、埋固部分和啟閉機械3部分組成。門葉包括:承重結構、行走支承、支臂、支鉸、止水裝置、吊耳等。埋固部分包括:軌道、鉸座、止水座、護角等。常用的啟閉機械有:卷?yè)P(yáng)式、油壓式、螺桿式和移動式機械。閘門分類方法較多,主要有:
①按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門,能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水,一般在靜水中啟閉。事故閘門多設于深孔工作閘門前,用于建筑物或設備出現事故時,能在動水中關閉而在靜水中開啟;兼作檢修閘門時,也稱事故檢修閘門;需要在限定時間內緊急關閉的事故閘門,稱為快速閘門。
②按閘門關閉時門頂與水面的相對位置分為三明平板型平面鑄鐵閘門 露頂式閘門和潛孔式閘門。
③按門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。④按制造門葉的材料分為鋼閘門、鑄鐵鑲銅閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。另外,有些閘門如翻板閘門可借助水力自動啟閉,稱為水力自動閘門。選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素,要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是常用的門型。在工作閘門中,大型露頂式閘門和高水頭潛孔式閘門多用弧形閘門,船閘上多用人字閘門和橫拉閘門,檢修閘門和事故閘門一般都用平面閘門。制造門葉的材料近代多用鋼材,而鋼筋混凝土多用做需要借自重關閉施工導流底孔的封堵閘門。此外,在壓力管道中使用的將門葉、外殼和啟閉機械組成一體的控制設施,通稱閥門。
河渠用手動鑄鐵閘門、手電兩用鑄鐵閘門、機閘一體手動鑄鐵閘門
閘門是裝于溢流壩、岸邊溢洪道、泄水孔、水工隧洞和水閘等建筑物的空口上,用以調節流量,控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等,是水工建筑物的重要組成部分。在水閘工程中,閘門是主體部分,常占擋水面積的大部。閘門又分為平板閘門和弧形門.結構組成:
閘門主要由三部分組成:
①主體活動部分,用以封閉或開放孔口,通稱閘門,亦稱門葉;
②埋固部分;
③起閉設備。
閘門是堅固的柵欄,位在城門的信道上,必要時可以落下以堵住門口。城堡的城門是一個有內部空間的門房,乃防衛城堡的堅固據點。人們可以透過一條隧道從城門的信道到達門房。在隧道的中間或兩端,會有一層或多層的閘門。滾動的機械作用可在門房的上方吊起或落下閘門做扎實的防護。閘門本身通常為沉重的木制或鐵制欄柵,防衛者和攻城者則在閘門的兩邊射擊或刺戳。
我們將水利閘門進行如下分類:
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門,能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水,一般在靜水中啟閉。事故閘門多設于深孔工作閘門前,用于建筑物或設備出現事故時,能在動水中關閉而在靜水中開啟;兼作檢修閘門時,也稱事故檢修閘門;需要在限定時間內緊急關閉的事故閘門,稱為快速閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼結構閘門、鑄鐵閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉,稱為水力自動閘門。當我們?cè)谶x擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素,要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是常用的門型
